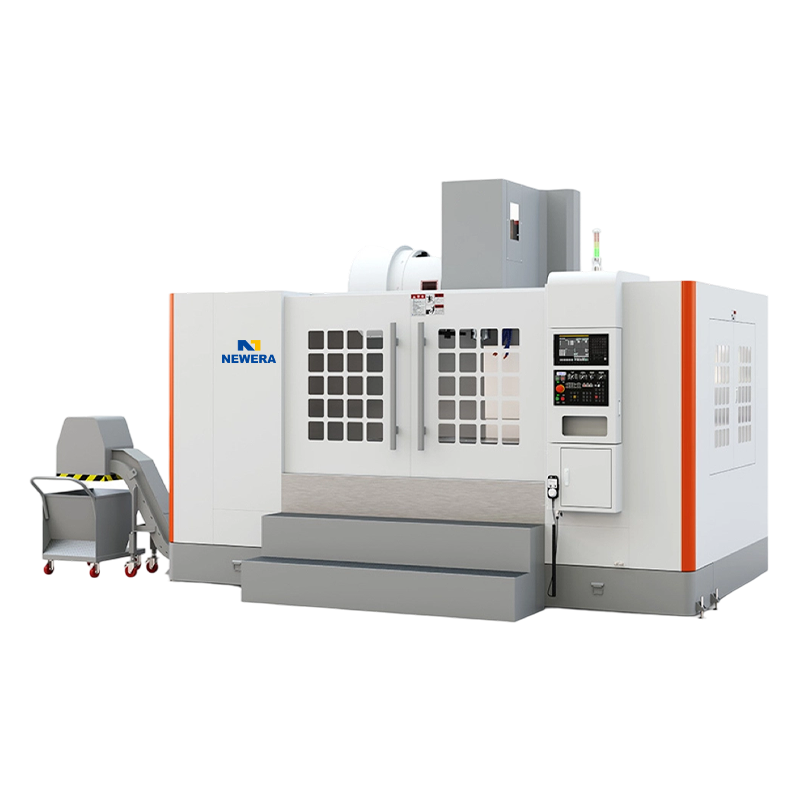

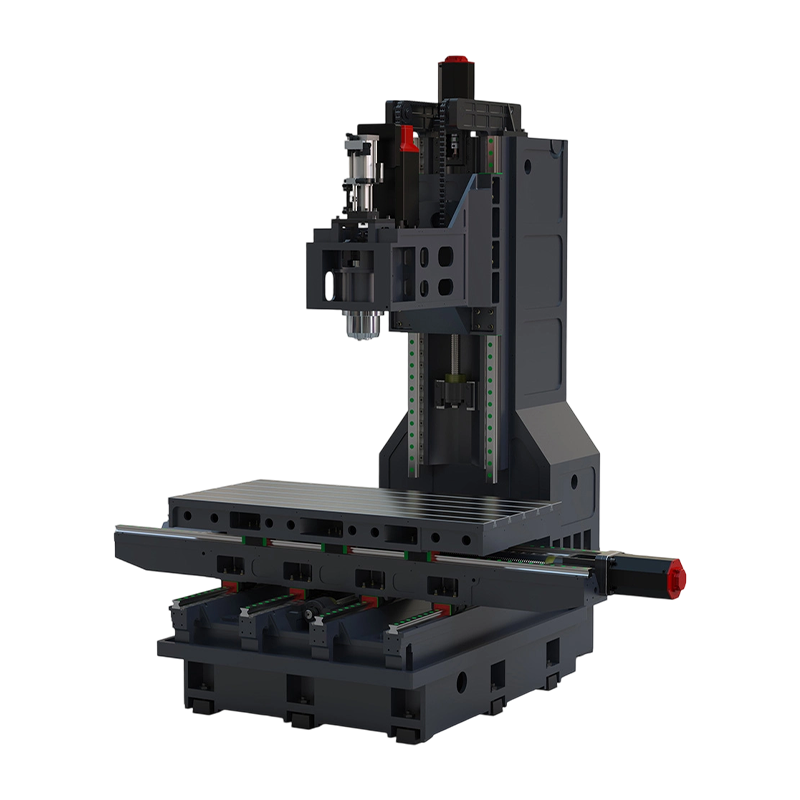

Name: مركز تصنيع عمودي رباعي الاتجاهات على شكل Y-Axis V158F
Rating: 5 (99 reviews)

شرح آلية تفريغ EDM: العملية والأدوات واختيار الماكينة -2026 -10-14

إن الزاوية الداخلية التي يبلغ قطرها 0.6 مم في قالب H13 المتصلب تجبر مطحنة نهاية صغيرة على 52 فولاذ HRC، وهذه مهمة تكسر الأدوات تفضل معظم المتاجر رفضها. تتجنب عملية التفريغ EDM المشكلة تمامًا: لا...

ما الذي يمثله EDM في التصنيع؟ شرح آلية التفريغ الكهربائي -2026 -10-07

قم بتقوية قالب القالب إلى 52 HRC وتوقف قاطع الطحن الذي شكله في الحالة الناعمة عن كونه خيارًا. يبلغ نصف قطر الزاوية 0.3 مم، وعمق الضلع 40 مم، ولا يمكن للأداة ببساطة الوصول إلى التجويف. هذه هي الل...

دليل لتصنيع الآلات باستخدام الحاسب الآلي في مجال الطيران: التفاوتات، والتنظيم التنظيمي (EDM)، واختيارات أدوات الماكينة -2026 -09-30

يقتبس متجر العمل شريحة من التيتانيوم: تي-6Al-4V، بطول 240 مم، واثنتين من تجاويف المحامل مثبتة حتى ±0.010 مم، وأخدود مانع للتسرب بعرض 0.8 مم يجب أن ينتهي عند Ra 0.4 ميكرومتر، ويتم تسليم تقرير فحص...

شرح مراكز التصنيع باستخدام الحاسب الآلي: الأنواع والمواصفات الرئيسية وكيفية الاختيار -2026 -09-23

قدم لنا أحد مقاولي الآلات عرضًا لـ 2000 حاوية مضخة مع متطلبات بسيطة: تفاوت التجويف ±0.008 مم، موثق في كل جزء. يمكن للمطاحن اليدوية في المتجر أن تصل إلى هذا الرقم في يوم جيد، ولكن ليس مناوبة بعد ...

CNC العملاقة ذات المحاور الخمسة: دليل المشتري الكامل للتصنيع الدقيق على نطاق واسع -2026 -09-16

عندما يصل إطار فضائي بطول 3 أمتار إلى متجرك، فإن استراتيجية المعالجة لا تتعلق بسرعة المغزل وحدها. يتعلق الأمر بما إذا كان أحد المشبك يمكنه الاحتفاظ بالتسامح على طول الجزء بالكامل. تجيب آلة CNC ا...

دليل شراء طاحونة CNC: المواصفات الأساسية والدقة ونصائح الاختيار العملي -2026 -09-09

اضغط على زر بدء الدورة الموجود على مطحنة سطحية CNC وتحمل الطاولة الهيدروليكية قالبًا صلبًا عبر عجلة دوارة بينما يتغذى رأس العجلة بمقدار جزء من الميكرون. إذا سبق لك أن حاولت الاحتفاظ بتسامح يبلغ ...

نموذج	وحدة	في158 اف
السفر (X/Y/Z)	mm	1500/800/750
أبعاد طاولة العمل	mm	1700x800
فتحة على شكل حرف T	mm	5-22Tx145
الحمل الأقصى	kg	1500
المسافة من أنف المغزل إلى الطاولة	mm	150-900
المسافة من مركز المغزل إلى العمود الرأسي	mm	871
المغزل
تفتق		بي تي 40
سرعة الدوران	rpm	10000/12000(اختياري)
قوة محرك فانوك	kW	15/11/18.5
قوة محرك ميتسوبيشي	kW	15/11/18.5
ثلاثة محاور
قوة محرك فانوك (X/Y/Z)	kW	3.0/3.0/3.0
قوة محرك ميتسوبيشي (X/Y/Z)	kW	4.5/4.5/4.5
مواصفات السكك الحديدية (X/Y/Z)	mm	الأسطوانة: 55/45/55
عدد أشرطة التمرير (X/Y/Z)	Pc	6/8/6
حجم المسمار	mm	JIS C3: Φ50
معدل التغذية G01	mm/min	1-10000
G01 سرعة العبور السريعة (X/Y/Z)	m/min	20/20/20
الدقة الموضعية	mm	±0.005/300
دقة تحديد المواقع المتكررة	mm	±0.003/300
مجلة الأدوات
مكتبة المعالج	pce.	24
حان الوقت لتغيير قاطع الأدوات	s	1.3-1.8
الحد الأقصى لطول الأداة	mm	300
الحد الأقصى لقطر الأداة (جميع فتحات الأداة مليئة بالأدوات)	mm	78
الحد الأقصى لقطر الأداة (فتحات الأداة فارغة على اليسار واليمين)	mm	120
الحد الأقصى لوزن قاطع الأدوات	kg	8
أخرى
وزن الآلة	t	11.2
الطلب على الطاقة	kVA	30
طلب الضغط	kgf/cm²	6
البعد التفصيلي	mm	5350x3650x3210
